株式会社ノイズ研究所ファスト・トランジェント／バースト試験器（EFT/B試験器） FNS-AX4 serise
EMC試験機/EMCシステム/試験治具
スイッチングデバイスの接点間の放電、電子モーターから発生するアーク放電などによる繰り返しの早い高周波ノイズを模擬的に発生し、電子機器の耐性を評価する試験器です。
● IEC 61000-4-4 Ed.3規格準拠。
● プリチェック機能を搭載。始業前の点検が簡単になりました。
● ノーマルモード試験対応。市場でのトラブル事例を考慮した試験ができます。（オプション）
● EUTの接続を簡単にするコンセントボックスを採用。（オプション）
● 従来品に比べ、サイズがコンパクトになりました。（体積比で約67%）
● 電源ケーブルの接続ミスを減らす、判り易いパネル表示。
● Windows対応のソフトウェア制御。（オプション）
● 次期校正日をお知らせできます。（Windowsソフトのみ）
● 多言語対応で操作性の良い液晶画面を採用。
● 最大5kV の出力電圧、最大2MHz のパルス周波数の採用により、規格試験レベル以上の見極めができます。
● CDN容量は単相タイプAC240V20A、単・三相タイプはAC600V63Aに容量アップし、より多くのEUTの電力容量に対応しました。
● 大容量CDN(100A 又は150A)で様々なEUTへの重畳試験ができます。（オプション）

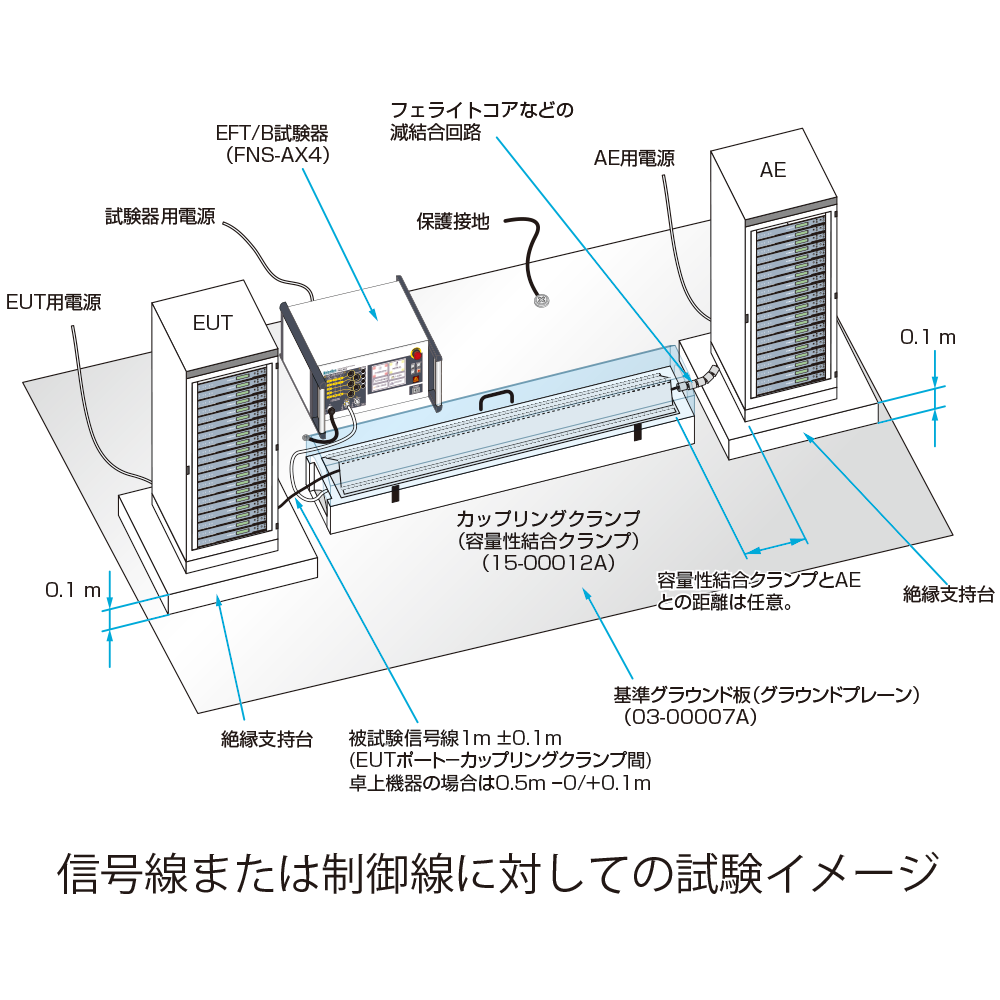

● カップリングクランプやEMSプローブキットなどを使用し、信号線への試験や基板上でのノイズ耐性評価ができます。（オプション）
【対応規格】
・IEC 61000-4-4 Ed.3
・ECE R10
・IEC 61851-21/22
・ANSI C37.90
・個別の業界規格
・メーカーさま社内規格
【概略仕様】
出力電圧：200V～5000V
極性：正または負
結合モード：コモンモード／ノーマルモード（ノーマルモードカプリングバラン使用時）
パルス周波数：0.1kHz～2MHz
バースト期間：0.01ms～999ms
バースト周期：10ms～1000ms
被試験装置（EUT）電力容量：単相AC240V/20A， DC125V/20A（A20）、三相AC600V/63A， DC125V/63A（B63）
