これからの静電気試験をもっと楽に！

帯電した人体からの静電気放電現象を模擬し、電子機器の静電気放電に対する耐性を評価するための試験器です。電子機器の操作パネルやボタンスイッチ、筺体などに帯電した人体が接近して生じる静電気放電は、高電圧かつ高周波のノイズを発生し、電子機器の誤動作を引き起こす要因となります。静電気放電によるノイズを再現する静電気試験は、市場でのノイズによるトラブルを防ぐ必要不可欠なイミュニティ試験のひとつです。

● IEC 61000-4-2 / ISO 10605 規格準拠。

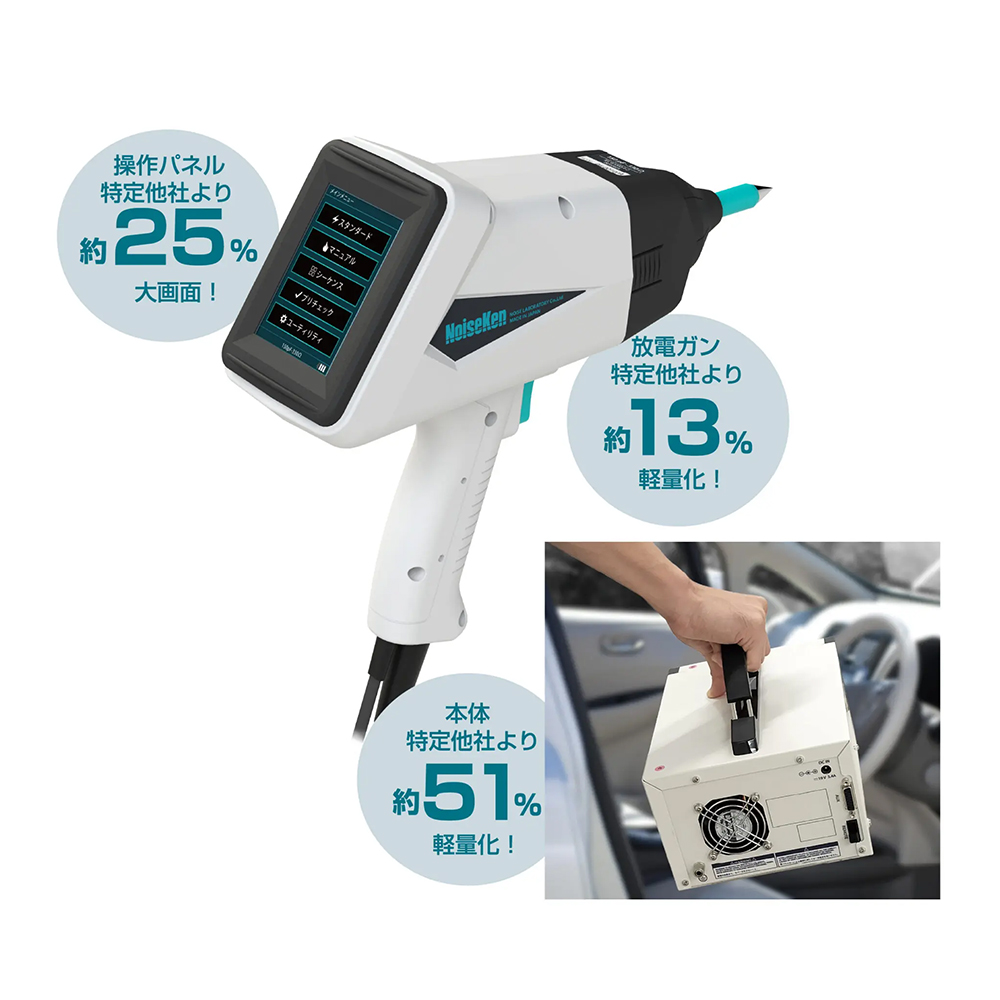

● 放電ガンにタッチパネルを搭載し操作性を向上。
● バッテリー駆動により可搬性が向上。大型機器などへの試験が便利に。

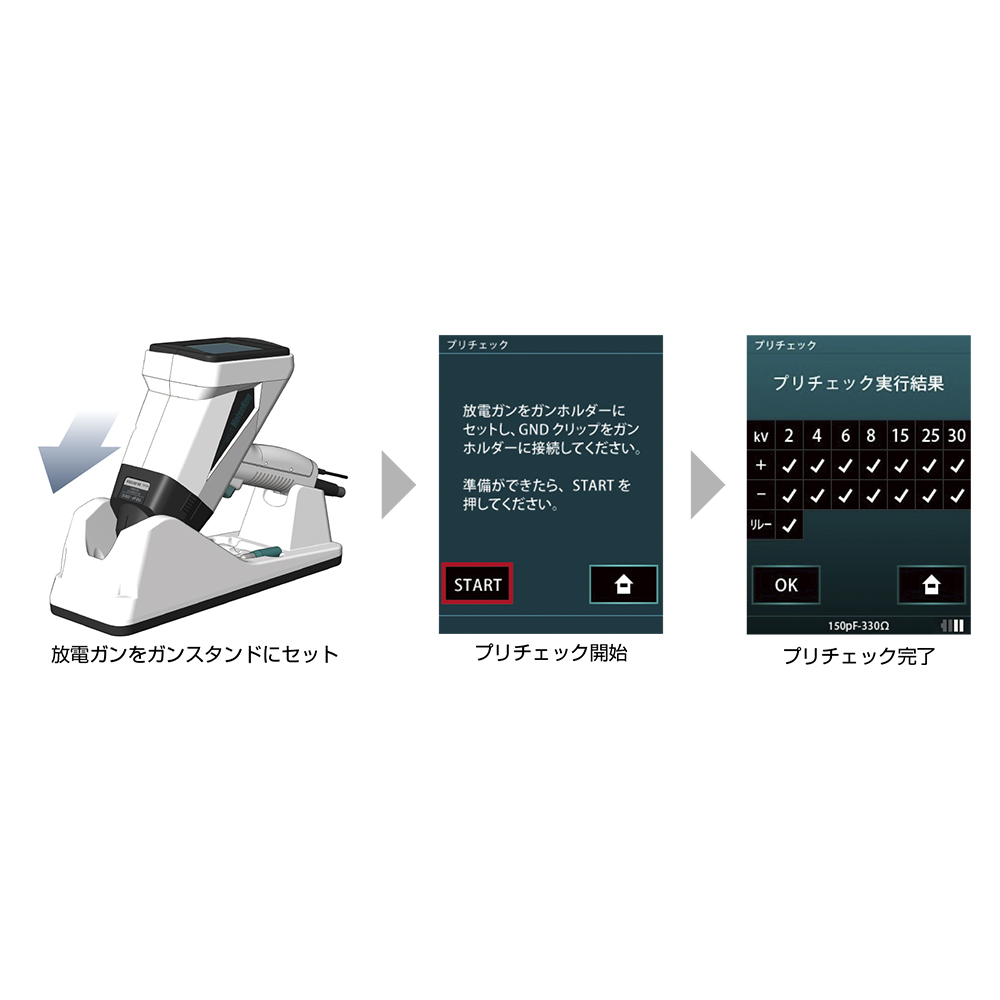

● 試験を確実に実施するための、簡易の始業前点検用プリチェック機能付き。
● CRユニットもワンタッチ交換。
※静電気試験自動化のご要望につきましては弊社営業までお問い合わせ下さい。

【対応規格】
・IEC 61000-4-2 Ed.2
・ISO 10605 Ed.3
・個別の業界規格
・メーカーさま社内規格

【概略仕様】
出力電圧 ： 0.2～30kV
出力極性 ： 正または負
繰返し周期 ： 0.05～600s
印加モード ： 接触／気中
印加回数 ： 1回～ 60000回
充電用コンデンサ／抵抗：150pF／330Ω（変更可）
